Începând cu anul 2006, Conso Electrical Science and Technology Co., Ltd a acumulat o experiență de peste un deceniu în producerea de transformatoare de distribuție a puterii trifazate de 100 kVA, rafinându-și constant procesele de producție existente pentru a face transformatoare de distribuție și substație compactă. Acest lucru a culminat cu stabilirea unui cadru de management matur și extrem de eficient, care cuprinde totul, de la proiectarea produsului până la procesarea producției. Conso Electrical pune accent pe calitate și centrarea pe client pentru a asambla transformatoare de distribuție a puterii trifazate de 100 kVA. Suntem încântați de perspectiva de a lucra cu guru de marketing din întreaga lume.
A. Pentru transformatoarele cu scufundare în ulei, în afară de cele de capacitate mică, înfășurarea de joasă tensiune utilizează în general o structură cilindrică înfășurată cu folie de cupru, în timp ce înfășurarea de înaltă tensiune utilizează o structură cilindrică multistratificată. Această configurație de înfășurare echilibrată asigură scurgeri minime, rezistență mecanică ridicată și rezistență puternică la scurtcircuit.
b. Atât miezul, cât și înfășurările sunt asigurate cu măsuri de fixare. Componentele de fixare, cum ar fi cablurile de înaltă și joasă tensiune, sunt echipate cu piulițe anti-slăbire cu autoblocare. Transformatorul folosește un design rezistent la șocuri pentru a rezista la transport.
c. Bobinele și miezul sunt supuse uscării în vid, iar uleiul de transformator este procesat folosind tehnici de filtrare și umplere în vid pentru a minimiza conținutul de umiditate din transformator.

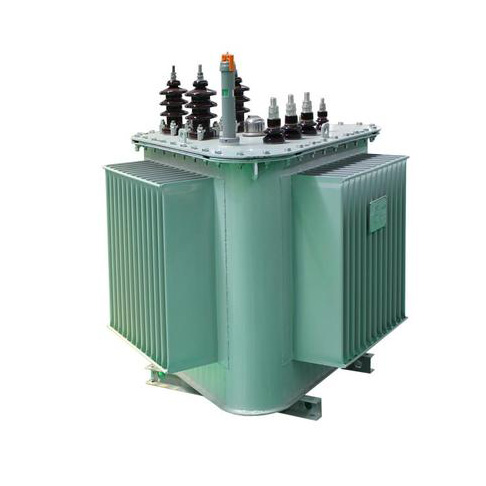

d. Rezervorul de ulei încorporează aripioare ondulate, oferindu-i o funcție de respirație pentru a compensa modificările de volum de ulei datorate fluctuațiilor de temperatură. În consecință, acest produs elimină necesitatea unui conservator de ulei, reducând înălțimea totală a transformatorului.
e. Prin înlocuirea conservatorului de ulei cu aripioare ondulate, uleiul de transformator este izolat efectiv de mediul extern. Acest lucru previne pătrunderea oxigenului și a umezelii, păstrând astfel performanța izolației.
f. Cu acești cinci factori cheie de performanță, transformatoarele cu scufundare în ulei sunt proiectate să funcționeze fără a necesita înlocuirea uleiului în timpul funcționării normale. Acest lucru reduce semnificativ costurile de întreținere, prelungind în același timp durata de viață a transformatorului.
Capacitatea nominală: | 100 kVA; |
Tensiune primară: | 13,8kV, 22kV sau 33kV; |
Fără pierderi de încărcare: | 200 ± 10% W sau depinde; |
Pierdere de încărcare: | 1500/1580 ± 10% W sau depinde; |
Frecvența nominală: | 50 sau 60Hz; |

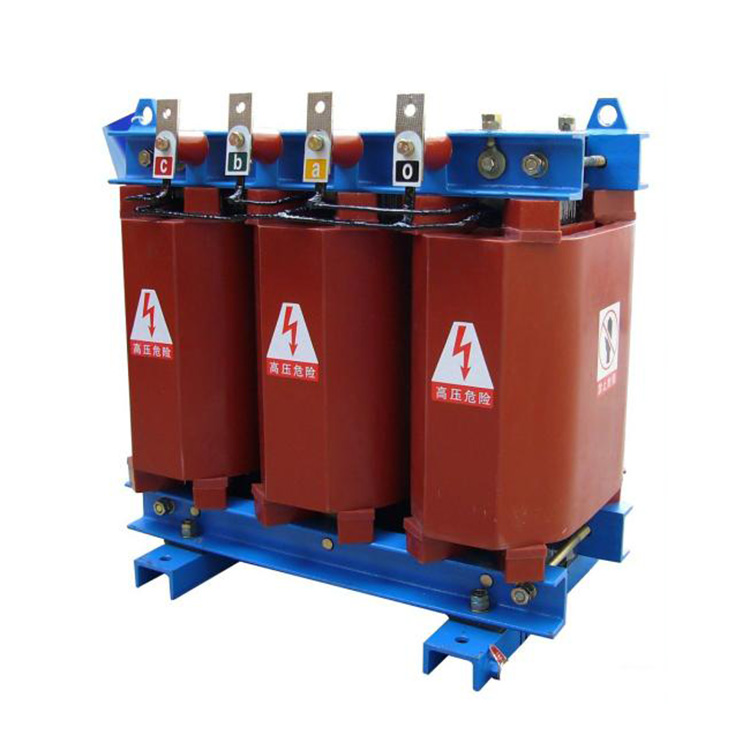

Metoda de racire: | PE O; AN/AF (tip rășină turnată) |
Material de izolare: | Ulei mineral sau rășină epoxidică; |
Frecvența nominală: | 50 sau 60Hz; |
Metoda de atingere: | 5 trepte fiecare pentru 2,5%; |
Temperatura de lucru: | -40 ℃ până la 40 ℃; |
Transformator de distribuție a puterii trifazate CONSO·CN 100kVA Detaliu:

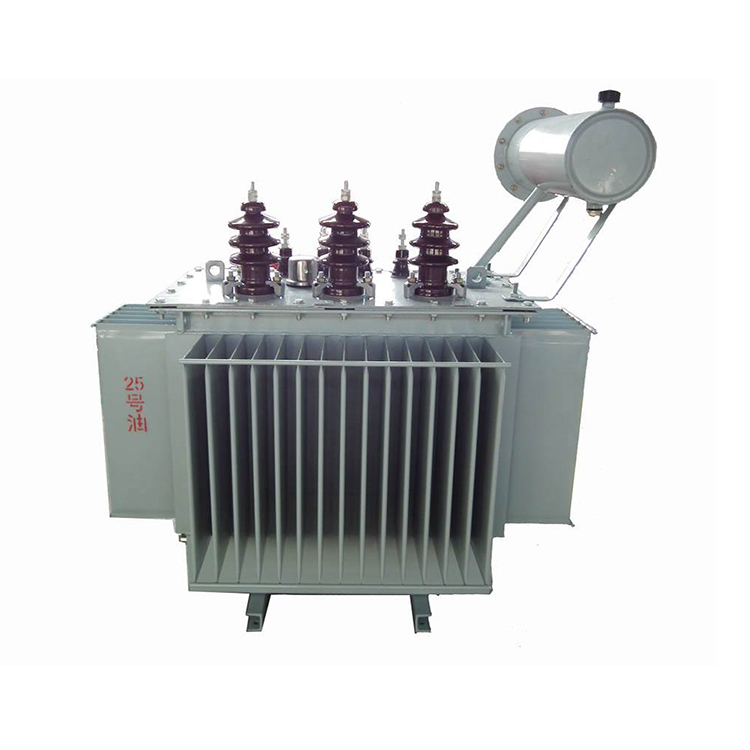

Umplut cu ulei
|
Ulei golit
|
Aliaj amorf
|
Miez de fier laminat
|
Atelier de bobinaj |
Zona de uscare a bobinei |
Zona de umplere cu ulei |
Zona de produse finite |
Vom proiecta transformatoare de distribuție a puterii trifazate de 100 kVA conform documentului de cerințe tehnice de la clienți. Specificațiile tehnice care trebuie confirmate înainte de producție sunt esențiale după cum urmează:
1. Eficiența transformatorului de distribuție a energiei trifazate de 100 kVA;
2. Raportul de tensiune al transformatorului de distribuție a energiei trifazate de 100 kVA;
3. Creșterea temperaturii transformatorului de distribuție a puterii trifazate de 100 kVA;
4. Frecvența nominală a transformatorului de distribuție a puterii trifazate de 100 kVA;
5. Tipul de izolație cu transformator de distribuție a puterii trifazate de 100 kVA.
Cuptor transformator |
Echipamente de turnare |
Mașină de bobinat folie |
Cutie de lemn |
Structură de oțel |
