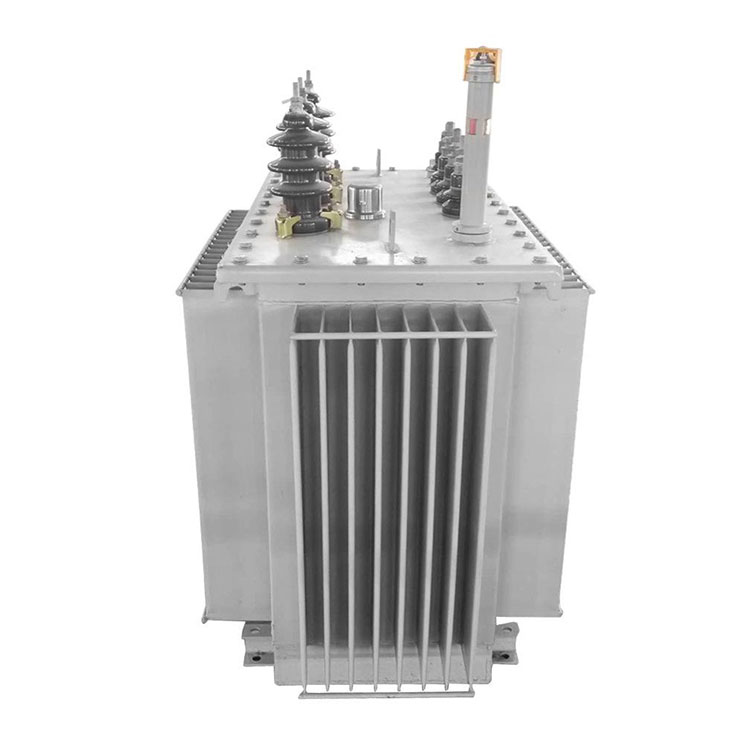

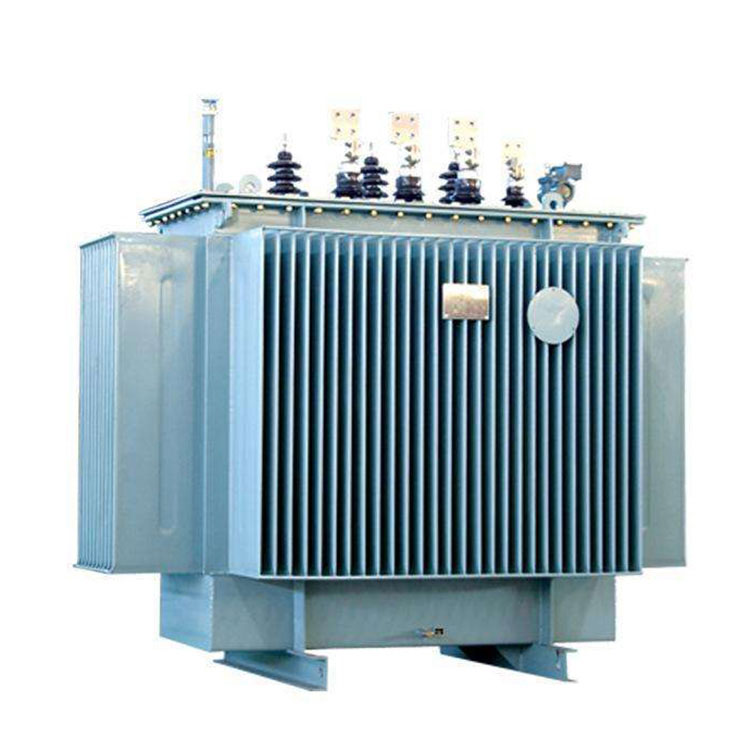

Conso Electrical Science and Technology Co., Ltd a dezvoltat procedura de fabricație și conceptul de proiectare a produsului pentru transformatorul de distribuție, substația compactă și întrerupătorul de circuit în vid din 2006. Pentru a asigura calitatea transformatorului de distribuție immers în ulei de 1600 kVA, compania se bazează pe producția automată. mașini cu inteligență avansată. Fiecare transformator de distribuție cu scufundare în ulei de 1600 kVA merită o serie de teste din fabrică înainte de expediere. În cazul fluctuațiilor costurilor materialelor, inginerul va proiecta cea mai potrivită soluție pentru a se potrivi cerințelor clienților. Așteptăm cu nerăbdare să cooperăm cu dvs.
(1) Verificați dacă transformatorul de distribuție immers în ulei de 1600 kVA emite un sunet electromagnetic normal de „zâmbit” în timpul funcționării.
(2) Verificați dacă uleiul de transformator cu distribuție imersată în ulei de 1600 kVA este transparent și are o culoare ușor galbenă, indicând calitatea normală.
(3) Verificați temperatura uleiului și nivelul uleiului în timpul funcționării transformatorului pentru normalitate și absența oricărei scurgeri.
(4) Asigurați-vă că tensiunea și curentul se încadrează în parametrii normali în timp ce transformatorul de distribuție immers în ulei de 1600 kVA funcționează.
(5) Examinați conexiunile, cablurile și barele colectoare ale transformatorului de distribuție în imersare în ulei de 1600 kVA pentru orice semne de supraîncălzire.
(6) Inspectați bucșa transformatorului de distribuție immers în ulei de 1600 kVA pentru curățenie, fisuri și semne de descărcare și confirmați că sistemul de răcire funcționează corect.Transformatorul de distribuție imersat în ulei de 1600 kVA.
Conso electrical va oferi un ghid de operare cu fiecare transformator, sfaturile de mai sus doresc să ofere mai multe informații.
Capacitatea nominală: | 1600 kva; |
Mod: | S11-M-1600 sau depinde; |
Fără pierderi de încărcare: | 1640 W sau depinde; |
pierdere de încărcare: | 14500 W sau depinde; |
Impedanta: | 4,5%; |
Metoda de racire: | PE O; |
Frecvența nominală: | 50 sau 60Hz; |
Material bobinaj: | Înfășurare din cupru (standard); |
Grup de vectori: | Dyn11; Yyn0 sau depinde; |
Creșterea temperaturii: | 60K/65K sau depinde. |
Umplut cu ulei
|
Ulei golit
|
Aliaj amorf
|
Miez de fier laminat
|
Atelier de bobinaj |
Zona de uscare a bobinei |
Zona de umplere cu ulei |
Zona de produse finite |
La construirea unei noi stații în etape, luând în considerare creșterea sarcinii și având un singur transformator în faza inițială, capacitatea transformatorului trebuie determinată în conformitate cu scara finală. Factorul de sarcină al transformatorului ar trebui să fie aproape de domeniul optim de funcționare economic, în general sub 75%. Dacă nu există planuri de extindere imediată, transformatorul nu ar trebui să funcționeze la sarcină maximă.
Transformatoarele multiple care funcționează în paralel trebuie să îndeplinească următoarele condiții pentru funcționarea în paralel: grupurile de conexiuni și relațiile de fază sunt aceleași; tensiunea și raportul de spire sunt aceleași în limitele toleranțelor admise; fiecare nivel de tensiune se încadrează în domeniul de reglare; pentru a preveni circulația curenților din cauza diferențelor de forță electromotoare dintre înfășurările secundare, care ar putea afecta capacitatea de ieșire și ar putea deteriora transformatoarele. Impedanța de scurtcircuit ar trebui să fie aceeași, cu o toleranță admisă de 10%; raportul de capacitate ar trebui să fie între 0,5 și 2; asigurați o distribuție uniformă a sarcinii pentru a preveni supraîncărcarea transformatoarelor cu capacitate și impedanță mai mici, în timp ce transformatoarele cu capacitate mai mare și impedanță mai mare rămân subîncărcate. Mărimea impedanței de scurtcircuit trebuie să îndeplinească cerințele curentului de scurtcircuit al sistemului, în caz contrar, ar trebui luate măsuri de limitare.
Atunci când selectați parametrii tehnici pentru transformatoarele de putere, fiabilitatea generală a transformatorului ar trebui să fie baza. Luați în considerare natura avansată și rațională a parametrilor tehnici, luând în considerare și impactul acestora asupra siguranței sistemului. Luați în considerare pierderile complete inerente ale transformatorului. Când pierderile de sarcină sunt în esență aceleași, alegeți transformatoare cu pierderi de sarcină mai mici dacă este posibil și asigurați-vă că pierderile de sarcină îndeplinesc cerințele standardului național „Parametri și cerințe tehnice pentru transformatoarele de putere trifazate immerse în ulei”.
Cuptor transformator |
Echipamente de turnare |
Mașină de bobinat folie |
Cutie de lemn |
Structură de oțel |
