De ce instalația de comutare de joasă tensiune GCS devine o alegere inteligentă pentru sistemele moderne de distribuție a energiei

Abstract:Distribuția fiabilă a energiei de joasă tensiune necesită mai mult decât simpla conectare a echipamentelor electrice. Este nevoie de un sistem de comutație care să poată organiza circuitele, să îmbunătățească siguranța operațională, să simplifice întreținerea și să suporte cerințe de automatizare din ce în ce mai complexe.CONSO·CN Aparatură de joasă tensiune GCSeste proiectat în jurul unităților funcționale modulare, mecanisme practice de sertare, construcție compartimentată și conexiuni flexibile prin cablu. Acest articol explică structura, caracteristicile tehnice cheie, aplicațiile, avantajele și considerentele importante de selecție pentru ingineri, antreprenori, distribuitori și cumpărători de sisteme de alimentare industriale.

Cuprins

• Ce este aparatul de comutare de joasă tensiune GCS?
• Care sunt principalele caracteristici structurale ale comutatorului GCS?
• De ce să alegeți aparatul de comutare de joasă tensiune GCS pentru distribuția energiei?
• Cum se compară GCS cu aparatele de comutare de joasă tensiune GCK?
• Unde se utilizează aparatul de comutare de joasă tensiune GCS?
• Cum ar trebui cumpărătorii să aleagă aparatele de comutare de joasă tensiune GCS?
• De ce contează capacitatea producătorului?
• Întrebări frecvente despre aparatul de comutare de joasă tensiune GCS

Ce este aparatul de comutare de joasă tensiune GCS?

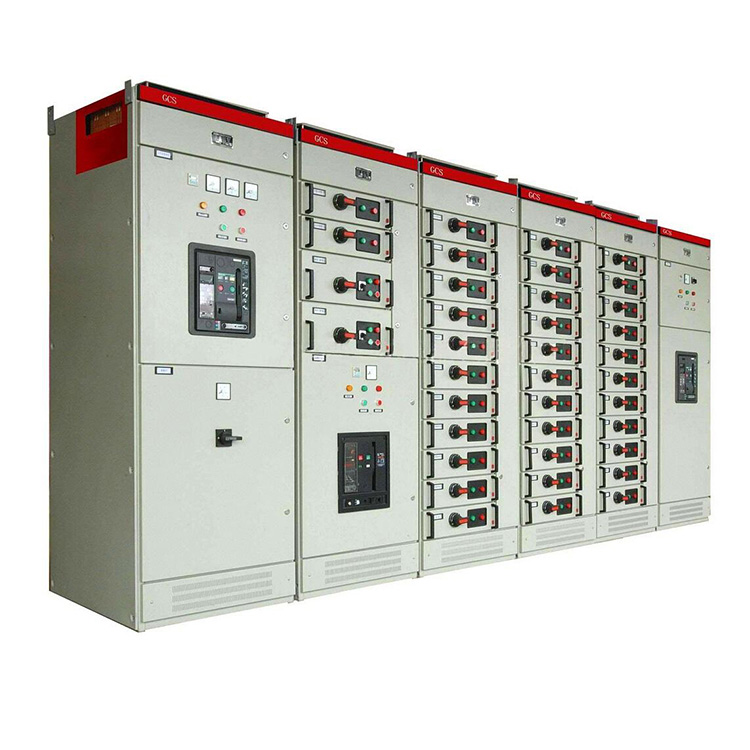

Aparatură de joasă tensiune GCS este o soluție modulară de distribuție și control a energiei de joasă tensiune concepută pentru aplicații în care mai multe circuite, funcții de control al motoarelor, interfețe de automatizare și acces la întreținere trebuie organizate într-un ansamblu electric compact.

În comparație cu configurațiile convenționale de comutație de joasă tensiune, echipamentele GCS pun un accent mai mare pe unitățile funcționale modulare și pe mecanismele practice de extracție și propulsie. Conform informațiilor despre produs ale CONSO·CN, soluția sa GCS poate fi fabricată în conformitate cu diagrama uniliniară a clientului, planul de amenajare și lista de achiziții, permițând configurației finale să corespundă mai bine cu sistemul de distribuție actual.

Designul este deosebit de util atunci când un proiect necesită mai multe alimentatoare de ieșire și unități funcționale independente. În loc să trateze întregul cabinet ca un singur spațiu electric, construcția GCS împarte echipamentul în secțiuni funcționale, ajutând operatorii să izoleze circuitele individuale și să limiteze potențiala influență a unei defecțiuni localizate.

Care sunt principalele caracteristici structurale ale comutatorului GCS?

Eficacitatea unui sistem GCS provine din relația dintre componentele sale electrice, aranjarea barelor colectoare, compartimentele funcționale, compartimentele pentru cabluri și unitățile demontabile. Câteva caracteristici structurale sunt deosebit de importante atunci când se evaluează o soluție GCS.

Unități funcționale modulare

Construcția modulară face posibilă configurarea diferitelor circuite în funcție de cerințele reale de distribuție. Acest lucru este valoros pentru instalațiile industriale în care alimentatoarele, circuitele de control al motoarelor, echipamentele de automatizare și sarcinile auxiliare pot avea nevoie de configurații electrice diferite.

Compartimente funcționale separate

Unitățile funcționale și compartimentele sunt proiectate cu o separare clară. Acest aranjament poate ajuta la limitarea impactului unei defecțiuni la o zonă mai mică și permite personalului de întreținere să lucreze pe secțiuni individuale fără a deranja în mod inutil alte circuite.

Aranjament orizontal cu trei bare colectoare

Informațiile despre produs de la CONSO·CN specifică un aranjament orizontal cu trei magistrale menit să ofere stabilitate dinamică și termică. Designul declarat poate rezista la impactul curentului de scurtcircuit de până la 80/176 kA, în funcție de configurația și condițiile aplicabile.

Densitate mare de circuit

Un singur cabinet MCC poate găzdui până la 22 de circuite, conform informațiilor despre produs publicate de producător. Această configurație poate fi utilă pentru generarea de energie, petrochimie, automatizări industriale și alte instalații cu un număr mare de sarcini electrice.

Compartiment practic pentru cabluri

Conexiunile externe ale cablurilor sunt dispuse într-un compartiment dedicat pentru cabluri, cu intrare și ieșire a cablurilor posibile din diferite direcții în funcție de configurație. Transformatorul de curent cu secvență zero poate fi poziționat și în compartimentul pentru cabluri, facilitând instalarea și întreținerea.

Conexiuni secundare extinse

Unitățile de sertare GCS pot furniza mai multe contacte secundare. CONSO·CN precizează că unitățile de 1 unitate și mai sus pot avea 32 de perechi, în timp ce configurațiile cu jumătate de unitate pot avea 20 de perechi. Această capacitate acceptă interfețele computerului, circuitele de control automat și alte cerințe de control secundar.

De ce să alegeți aparatul de comutare de joasă tensiune GCS pentru distribuția energiei?

Pentru sistemele electrice industriale, selectarea aparatelor de comutare afectează nu numai instalarea inițială, ci și funcționarea, depanarea, extinderea și întreținerea. Tehnologia GCS oferă mai multe avantaje practice.

Un alt avantaj important este flexibilitatea designului. Aparatul de comutare GCS nu este neapărat selectat ca un dulap generic de la raft. Un producător profesionist poate configura echipamentul în funcție de desenele electrice, configurațiile echipamentelor și cerințele de achiziție. Această abordare este deosebit de valoroasă pentru proiectele în care distribuția sarcinii și configurația cabinetului diferă de aranjamentele standard.

Cum se compară GCS cu aparatele de comutare de joasă tensiune GCK?

GCS și GCK sunt ambele utilizate în sistemele de distribuție de joasă tensiune, dar abordările lor structurale nu sunt identice. CONSO·CN descrie GCS ca un tip avansat în comparație cu aparatul său de comutare de joasă tensiune GCK, subliniind modularitatea mai mare și aranjamentul de extracție și propulsie mai practic.

Alegerea corectă ar trebui să se bazeze în cele din urmă pe tensiunea sistemului, curentul, cerințele de scurtcircuit, cantitatea de circuit, dimensiunile cabinetului, arhitectura de control, strategia de întreținere și standardele aplicabile, mai degrabă decât alegerea pur și simplu a unui model, deoarece pare mai avansat.

Unde se utilizează aparatul de comutare de joasă tensiune GCS?

Sistemele GCS sunt potrivite pentru o gamă largă de medii industriale și de infrastructură de distribuție a energiei. Arhitectura lor modulară este deosebit de valoroasă atunci când un proiect conține numeroase circuite de ieșire sau necesită integrare cu sisteme de automatizare.

• Generare de energie:Acceptă cerințele de distribuție și control al motorului asociate cu unitățile mari de generare.
• Instalatii petrochimice:Util acolo unde numeroase motoare, pompe, sisteme de control și sarcini auxiliare necesită o distribuție organizată.
• Producție industrială:Ajută la gestionarea mai multor linii de producție și a utilajelor alimentate electric.
• Facilități comerciale și de infrastructură:Poate fi configurat pentru sisteme centralizate de distribuție de joasă tensiune.
• Sisteme de automatizare:Contactele secundare multiple pot suporta interfețe de computer și circuite de control automat.
• Proiecte mari de distribuție electrică:Dulapurile modulare pot fi configurate în funcție de schema uniliniară a proiectului și de aspectul echipamentului.

Pentru instalațiile mari, capacitatea de a organiza mai multe alimentatoare într-o linie coordonată de aparate de distribuție poate îmbunătăți mentenabilitatea generală a arhitecturii de distribuție.

Cum ar trebui cumpărătorii să aleagă aparatele de comutare de joasă tensiune GCS?

Achiziționarea unui dulap GCS ar trebui să înceapă cu sistemul electric și nu cu dulapul în sine. Un furnizor calificat ar trebui să primească suficiente informații tehnice pentru a determina configurația corespunzătoare.

1. Confirmați parametrii electrici.Definiți tensiunea nominală, curentul nominal, frecvența, cerințele de scurtcircuit și alți parametri specifici proiectului.
2. Pregătiți diagrama cu o singură linie.Acest lucru oferă furnizorului o înțelegere clară a circuitelor de intrare și de ieșire.
3. Determinați cantitatea circuitului.Luați în considerare alimentatoarele, circuitele de control al motorului, circuitele auxiliare și cerințele viitoare de extindere.
4. Evaluați aspectul fizic.Trebuie luate în considerare dimensiunile dulapului, direcția cablului, spațiul de instalare și spațiul de întreținere.
5. Specificați cerințele de control.Automatizarea, monitorizarea, interfețele computerului și circuitele secundare trebuie definite înainte de producție.
6. Verificați coordonarea protecției.Întreruptoarele și componentele de limitare a curentului trebuie selectate în funcție de sistemul de distribuție actual.
7. Verificați testarea și documentația.Cumpărătorii ar trebui să solicite desene tehnice adecvate, documentație de testare, liste de componente și informații de operare.

Pentru proiectele personalizate, furnizarea furnizorului cu un desen complet pe o singură linie, un plan de aspect și o listă de achiziții poate îmbunătăți semnificativ comunicarea și poate reduce erorile de configurare. CONSO·CN identifică în mod specific aceste documente ca parte a procesului său de producție GCS.

De ce contează capacitatea producătorului?

Un dulap electric de joasă tensiune este mai degrabă un ansamblu electric coordonat decât o simplă carcasă metalică. Calitatea construcției barelor colectoare, cablarea, asamblarea unității funcționale, selecția componentelor, alinierea mecanică și testarea pot influența fiabilitatea sistemului final.

Atunci când selectează un producător sau furnizor de aparate de comutare de joasă tensiune GCS din China, cumpărătorii ar trebui să evalueze mai mult decât prețul. Factorii cheie includ:

• Experiență în producția de aparate de comutație de joasă tensiune
• Abilitatea de a interpreta diagrame cu o singură linie și desene de proiect
• Capacități de personalizare și inginerie
• Proceduri de control al calitatii in timpul montajului
• Capacitate de testare și inspecție în fabrică
• Disponibilitatea documentatiei tehnice
• Suport tehnic post-vânzare
• Abilitatea de a coordona aparatura de comutare cu sistemul de distribuție mai larg

CONSO·CN prezintă GCS ca parte a portofoliului său mai larg de aparate de comutație de joasă tensiune, alături de soluțiile GCK, MNS și GGD. Informațiile despre produse subliniază, de asemenea, producția personalizată bazată pe desenele clienților și cerințele de distribuție.

Pentru cumpărătorii care compară furnizorii, gama de produse de comutație de joasă tensiune poate oferi un context util atunci când se determină care arhitectură de cabinet este cea mai potrivită pentru un anumit proiect.

Întrebări frecvente despre aparatul de comutare de joasă tensiune GCS

Care este scopul principal al aparatului de comutare de joasă tensiune GCS?

Scopul său principal este de a distribui, controla, proteja și gestiona circuitele electrice de joasă tensiune. Arhitectura sa modulară este potrivită în special pentru sistemele care necesită mai multe alimentatoare, unități funcționale și interfețe de automatizare.

Ce face ca GCS să fie diferit de aparatele de distribuție convenționale de joasă tensiune?

GCS pune accent pe unități funcționale modulare, mecanisme de sertare detașabile, construcție compartimentată, aranjamente flexibile de cabluri și conexiuni secundare extinse. Aceste caracteristici pot face sistemele de distribuție complexe mai ușor de configurat și întreținut.

Pot fi personalizate aparatele de comutare GCS?

Da. Potrivit CONSO·CN, aparatele de comutare GCS pot fi produse în conformitate cu desenul cu o singură linie, planul de aspect și lista de achiziții ale clientului.

Câte circuite poate găzdui un cabinet MCC?

Informațiile publicate de producător afirmă că un singur cabinet MCC poate găzdui până la 22 de circuite. Capacitatea reală trebuie confirmată în funcție de configurația electrică specifică și aranjamentul cabinetului.

GCS este potrivit pentru sisteme industriale automate?

Da. Contactele plug-in secundare disponibile sunt proiectate pentru a susține interfețele computerului și circuitele de control automat, făcând configurația potrivită pentru aplicațiile de automatizare industrială în care este necesară cablarea de control extinsă.

Concluzie: Este aparatul de comutare de joasă tensiune GCS alegerea potrivită pentru proiectul dvs.?

Aparatură de joasă tensiune GCS combină arhitectura de distribuție modulară, compartimente funcționale separate, unități practice demontabile, conexiuni de cablu organizate și interfețe secundare extinse pentru a răspunde cerințelor sistemelor de alimentare industriale moderne. Pentru proiectele care implică mai multe circuite, automatizare, control al motoarelor și configurații de distribuție personalizate, selectarea producătorului potrivit este la fel de importantă ca și selectarea tipului de comutator. Dacă evaluați o soluție GCS pentru un proiect industrial, comercial sau de infrastructură,contactaţi-necu diagrama dvs. uniliniară, planul de amenajare și cerințele tehnice pentru a discuta despre o configurație adecvată cu CONSO·CN.
