Mai bine să știți la unitatea principală a inelului complet umplut cu gaz SF6

1. Caracteristici principale ale comutatorului izolat cu gaz SF6:

Comutator izolat cu gaz  Adoptează SF6 ca principal de izolație pe unitatea principală de 10kV până la 35kV. În construcția urbanizării, unitatea principală a inelului umplut cu gaz SF6 are beneficiile semnificații pentru proiectarea compactă și modulară. Acesta adoptă pe scară largă pe rețeaua de energie urbană, tranzitul feroviar, industria energetică nouă și întreprinderile industriale.

1.1 Proiectarea modulară a comutatorului izolat cu gaz SF6

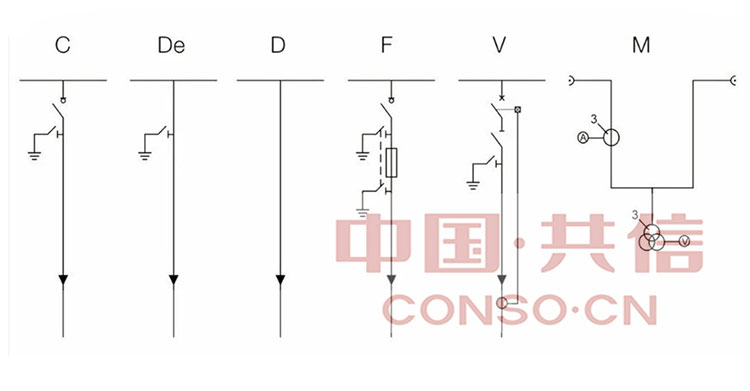

The SF6 RING UNITATEA PRINCIPALĂ  În principal, are C (panou de comutare a cablului), V (panou de întrerupător de vid), D (panou de conectare a cablului direct), DE (conexiune directă a cablului cu panoul de legare la pământ), F (panou de deconectare a comutatorului) și M (panou de contorizare).

În cazuri reale, unitatea C și V oferă controlul și protecția pentru introducerea și ieșirea liniei de alimentare a cablului. Pe lângă funcția de funcționare a încărcării, unitatea V are mai multă funcție la tăierea curentului de scurtcircuit și a curentului de încărcare. Unitatea M echipează contorizarea CT, și PT, și contorul de energie. În mod normal, are 800 mm lățime, care este la fel ca unKyn28-12. Unitatea D și DE este utilizată pentru creșterea înălțimii cablului de la sol în partea de sus a unității principale a inelului SF6. În plus, unitatea F a utilizat și în protecția de intrare și ieșire, dar utilizatorii terminalului preferă să adopte unitatea v în loc de unitatea F, deoarece echipamentul de control este mai complex.

1.2 Proiectarea compactă a comutatorului izolat cu gaz SF6

În mod normal, dimensiunea unei unități C sau V este W*H*D = 371*1800*750 (mm), cu toate acestea, un panou de intrare sau ieșire al unui Kyn28-12 este W*H*D = 800*2300*1500 (mm). Nu are nici o îndoială că unitatea principală SF6 Ring are mai mult competitiv în ceea ce privește logistica și costurile de teren. Mai mult decât atât, un comutator izolat cu gaz SF6 are un cost mai mic de materiale decât un Kyn28-12 ca proiectare compactă.

2.. Structurale S -Cheme a unui comutator izolat cu gaz SF6

   Într -un comutator izolat cu gaz, acesta are în principal rezervor de gaz SF6, comutator principal și întrerupător, sistem de bare, angrenaj de control și sistem secundar de control și protecție.

   Rezervorul de gaz SF6 adoptă 201 sau 304 oțel inoxidabil, din care rata anuală de scurgere este mai mică de 0,1%, care este proiectată ca complet sigilată și izolată. Se asigură că serviciul fără întreținere de mai mult de 30 de ani.

   Este similar cu unComutator izolat cu aer  că comutatorul principal și întreruptorul într -un panou de intrare și ieșire este întrerupătorul de legare la pământ, deconectați întrerupătorul, întrerupătorul de comutator de încărcare și întrerupătorul de vid pentru controlul și protecția sistemelor de alimentare.

   Într -un rezervor SF6 obișnuit, acesta ar putea integra 7 unități modulare la cea mai mare parte a unui sistem de rețea electrică de 10 kV. În caz contrar, un cablu de conectare și un dop de cablu este necesar pentru extensii. Cu toate acestea, într -un rezervor comun, unitățile modulare sunt conectate de bara de cupru.

   Sistemul secundar de control și protecție are funcția de a monitoriza tensiunea de valoare și curentul pentru a proteja unitatea principală a inelului SF6 de eșecul sistemului. Între timp, acceptă și automatizarea, controlul de la distanță, achiziția de date și accesul la sistemul SCADA. În plus, unitatea principală a inelului SF6 oferă, de asemenea, sursă de alimentare auxiliară pentru a asigura funcționarea normală a controlului și transmisiei semnalului.

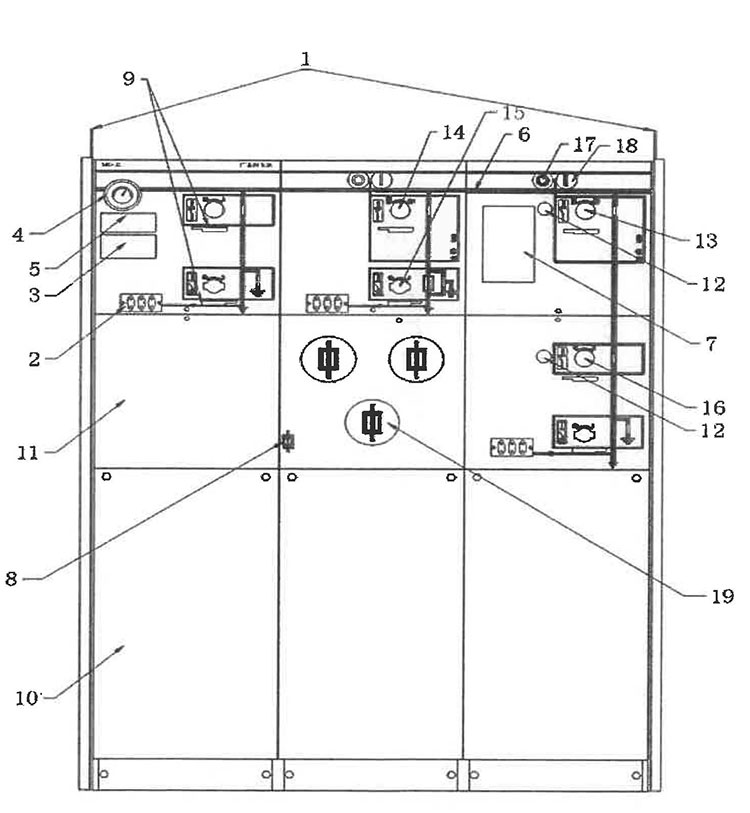

2.1 SF6 GAS ISSOLD S WITCHGEAR S TRUCTURA D IAGRAM:

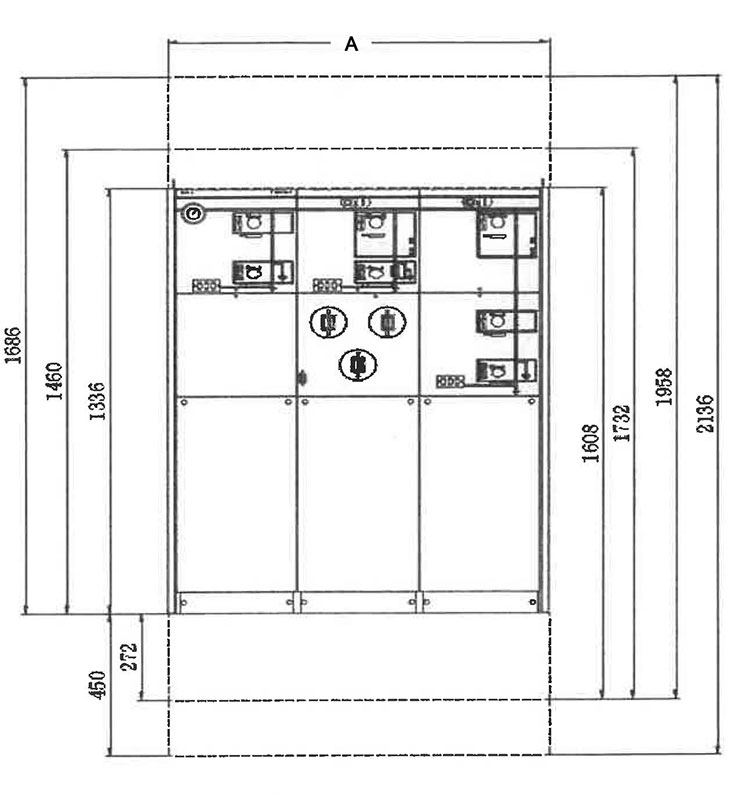

2.2 Dimensiuni exterioare ale unui inel SF6 unitate principală ：

2.3 Standard S și Exension M Odules ：

3.Parameterul comutatorului izolat cu gaz SF6
